Mengenal Mode Pada Cisco Router

Router adalah peralatan yang melakukan fungsi routing, router bisa menjalankan tugasnya dikarenakan konfigurasi yang dibuat, pada saat kita akan melakukan konfigurasi dan masuk melaui console maka pada router cisco tersebut terdapat 3 mode, yaitu user mode, privilege mode, dan global configuration mode. Kita perlu memahami perbedaan mode ini pada saat mengkonfigurasi router sehingga kita akan tahu berada di mode manakah kita pada saat melakukan konfigurasi dan apa yang bisa kita lakukan pada mode tersebut.

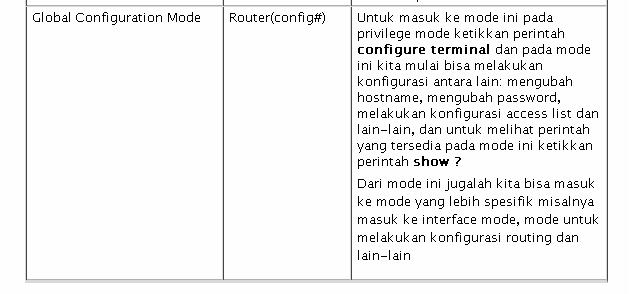

Mode-mode pada router

Pada saat kita melakukan konfigurasi pada Router Cisco banyak perintah atau command yang terdapat pada setiap mode, dimana perintah tersebut ada pada suatu mode tetapi tidak terdapat pada mode lain




Setelah kita memahami mode inilah maka kita akan mengerti apa yang bisa kita lakukan pada setiap mode pada saat melakukan konfigurasi router dan mengerti susunan hirarki mode pada Cisco Router. Untuk bisa lebih memahami mari kita lihat contoh dibawah ini.

Pada saat pertama kali masuk ke console router mode pertama yang akan kita temui adalah user mode yang ditandai dengan tanda Router>

Router>

Untuk melihat daftar perintah yang tersedia pada mode ini cukup ketikkan tanda tanya “?” tanpa harus menekan enter.

Router>?

Exec commands:

<1-99> Session number to resume

connect Open a terminal connection

disable Turn off privileged commands

disconnect Disconnect an existing network connection

enable Turn on privileged commands

exit Exit from the EXEC

logout Exit from the EXEC

ping Send echo messages

resume Resume an active network connection

show Show running system information

ssh Open a secure shell client connection

telnet Open a telnet connection

terminal Set terminal line parameters

traceroute Trace route to destination

Router>

Dari user mode tingkatan mode berikutnya adalah Privileged Mode, untuk masuk ke Privileged Mode ketikkan perintah enable dan tekan enter.

Router>enable

Perhatikan promt sudah berubah dari Router> menjadi Router#

Router#

Sama seperti sebelumnya untuk melihat daftar perintah yang terdapat pada mode ini ketikkan tanda tanya “?

Router#?

Exec commands:

<1-99> Session number to resume

auto Exec level Automation

clear Reset functions

clock Manage the system clock

configure Enter configuration mode

connect Open a terminal connection

copy Copy from one file to another

debug Debugging functions (see also ‘undebug’)

delete Delete a file

dir List files on a filesystem

disable Turn off privileged commands

disconnect Disconnect an existing network connection

enable Turn on privileged commands

erase Erase a filesystem

exit Exit from the EXEC

logout Exit from the EXEC

mkdir Create new directory

more Display the contents of a file

no Disable debugging informations

ping Send echo messages

reload Halt and perform a cold restart

–More–

Tekan enter jika ingin melihat daftar perintah selanjutnya dan jika ingin kembali ke prompt Router# cukup menekan sembarang tombol pada keyboard komputer

Dari Privileged Mode kita bisa masuk ke mode yang lebih tinggi yaitu Global Configuration Mode dan untuk masuk ke mode ini kita cukup mengetikkan perintah configure terminal dan tekan enter

Router#configure terminal

Perhatikan kembali bahwa prompt sudah berubah dari Router# menjadi Router(config)#

Router(config)#

Untuk melihat daftar perintah pada Gobal Configuration Mode, ketikkan tanda tanya “?

Router(config)#?

Configure commands:

aaa Authentication, Authorization and Accounting.

access-list Add an access list entry

banner Define a login banner

boot Modify system boot parameters

cdp Global CDP configuration subcommands

class-map Configure Class Map

clock Configure time-of-day clock

config-register Define the configuration register

crypto Encryption module

dial-peer Dial Map (Peer) configuration commands

do To run exec commands in config mode

dot11 IEEE 802.11 config commands

enable Modify enable password parameters

end Exit from configure mode

ephone define ethernet phone

ephone-dn Configure ephone phone lines (Directory Numbers)

exit Exit from configure mode

hostname Set system’s network name

interface Select an interface to configure

ip Global IP configuration subcommands

ipv6 Global IPv6 configuration commands

–More–

Sama seperti dengan keterangan sebelumnya jika ingin melihat daftar perintah selanjutnya silahkan tekan enter dan jika ingin kembali ke prompt Router(config)# cukup menekan sembarang tombol pada keyboard komputer.

Ini merupakan hal yang sangat penting untuk dipahami sebab dengan mengerti pada mode apa kita berada maka kita akan mengerti perintah apa yang bisa kita jalankan dan konfigurasi apa yang bisa kita buat.

Global Configuration Mode merupakan mode konfigurasi utama dan kenapa disebut dengan konfigurasi utama sebab dari mode inilah kita bisa masuk ke mode-mode konfigurasi yang lebih spesifik, misal kita ingin melakukan konfigurasi pada interface seperti pemberian IP addres dan lain-lain maka kita harus masuk lagi ke mode yang lebih spesifik untuk melakukan konfigurasi tersebut yaitu interface mode. Spesifik-spesifik mode itu antara lain:

  • Interface mode
  • Line mode
  • Router mode
  • Subinterface mode
  • Controller mode

Misal kita ingin melakukan konfigurasi pada interface dan melihat daftar interface apa yang bisa kita konfigurasi cukup kita ketikkan Router(config)#interface ? maka akan terlihat daftar interface yang bisa kita konfigurasi. Penggunaan tanda tanya “?” merupakan perintah yang sangat membantu kita dalam mengetahui daftar perintah yang tersedia pada suatu mode maupun mengetahui daftar perintah yang mengikuti suatu perintah, sebab biasanya perintah pada Cisco merupakan suatu rangkaian perintah dalam artian setelah perintah tersebut sebenarnya ada perintah lain yang mengikuti perintah tersebut, untuk memeriksa apakah perintah tersebut masih ada yang mengikutinya periksalah dengan perintah “?”

Router(config)#interface ?

Async Async interface

BRI ISDN Basic Rate Interface

BVI Bridge-Group Virtual Interface

CTunnel CTunnel interface

Dialer Dialer interface

FastEthernet FastEthernet IEEE 802.3

Group-Async Async Group interface

Lex Lex interface

Loopback Loopback interface

MFR Multilink Frame Relay bundle interface

Multilink Multilink-group interface

Null Null interface

Tunnel Tunnel interface

Vif PGM Multicast Host interface

Virtual-Template Virtual Template interface

Virtual-TokenRing Virtual TokenRing

range interface range command

Terlihat disitu daftar perintah yang mengikuti perintah Interface, sekarang kita ambil contoh perintah FastEthernet dan jika ingin melihat nomor interface FastEthernet yang bisa kita konfigurasi cukup dengan mengetikkan perintah “?“lagi.

Router(config)#interface fastEthernet ?

<0-9> FastEthernet interface number

Router(config)#interface fastEthernet 0?

/

Router(config)#interface fastEthernet 0/?

<0-24> FastEthernet interface number

Router(config)#interface fastEthernet 0/0 ?

merupakan singkatan dari carriage return atau dalam pengertian kita telah mencapai ujung akhir dari rangkaian perintah tersebut, atau bisa kita katakan bahwa tidak ada lagi perintah yang mengikuti perintah tersebut dan kita bisa menekan enter.

Router(config)#interface fastEthernet 0/0

Router(config-if) #

Perhatikan kembali bahwa prompt sudah berubah dari Router(config)# menjadi Router(config-if)# dan ini menyatakan bahwa kita berada pada Interface Mode.

Jika kita ingin keluar dari Interface Mode dan kembali ke Global Configuration Mode ketikkan perintah exit kemudian enter

Router(config-if)#exit

Router(config)#

Seperti sudah dibahas sebelumnya bahwa Global Configuration Mode merupakan gerbang untuk menuju mode yang lebih spesifik, selain dari interface mode, terdapat juga antara lain line mode yang dipergunakan antara lain untuk mengatur password console, telnet, maupun aux.

Dari Global Configuration Mode ketik perintah line diikuti tanda tanya “?” maka terlihat perintah yang mengikuti perintah line

Router(config)#line ?

<0-70> First Line number

aux Auxiliary line

console Primary terminal line

tty Terminal controller

vty Virtual terminal

Router(config)#line console ?

<0-0> First Line number

Router(config)#line console 0 ?

Router(config)#line console 0

Router(config-line)#

Perhatikan kembali bahwa prompt sudah berubah dari Router(config)# menjadi Router(config-line)#

Sekarang kita sudah berada pada Line Mode dan untuk kembali ke Global Configuration Mode ketik exit

Router(config-line)#

Router(config-line)#exit

Router(config)#

Untuk masuk ke Line Mode yang lainnya sepeti telnet langkah yang kita perlukan sama dengan langkah yang diatas, manfaatkan “?” untuk menemukan perintah selanjutnya.

Router(config)#line vty 0 1180

Router(config-line)#

Untuk kembali ke Global Configuration Mode ketik exit

Router(config-line)#exit

Router(config)#

Untuk masuk ke Router Mode ketik router kemudian periksa dengan “?” apakah ada perintah yang mengikutinya seperti perintah dibawah ini.

Router(config)#router ?

bgp Border Gateway Protocol (BGP)

eigrp Enhanced Interior Gateway Routing Protocol (EIGRP)

ospf Open Shortest Path First (OSPF)

rip Routing Information Protocol (RIP)

Kita ambil contoh satu misalnya RIP kemudian pergunakan “?“untuk memeriksa apakah ada perintah setelah RIP

Router(config)#router rip ?

Muncul atau carriage return berarti kita berada pada ujung akhir perintah dan kita bisa menekan enter

Router(config)#router rip

Router(config-router)#

Perhatikan kembali bahwa prompt sudah berubah dari Router(config)# menjadi Router(config-router)#

Dari Router Mode untuk kembali ke Global Configuration Mode ketik exit

Router(config-router)#exit

Ketik exit sekali lagi untuk kembali ke privileged mode

Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console

Router#

Kita bisa kembali ke privileged mode tanpa harus kembali lagi ke Global Configuration Mode dengan cara menekan ctrl+z yang pengertiannya kita menekan tombol ctrl pada keyboard disertai dengan menekan tombol huruf z

Router(config-router)#ctrl+z

Router#

Maka kita akan berada pada privileged mode.
